負載稍大的單相電機不能啟動。
回老家，經常有鄰居找我?guī)兔Γ何业哪朊讬C(jī)電機一直運轉良好，但是最近好像沒電了，負載重的時候啟動不了，電機發出嗡嗡的聲音。

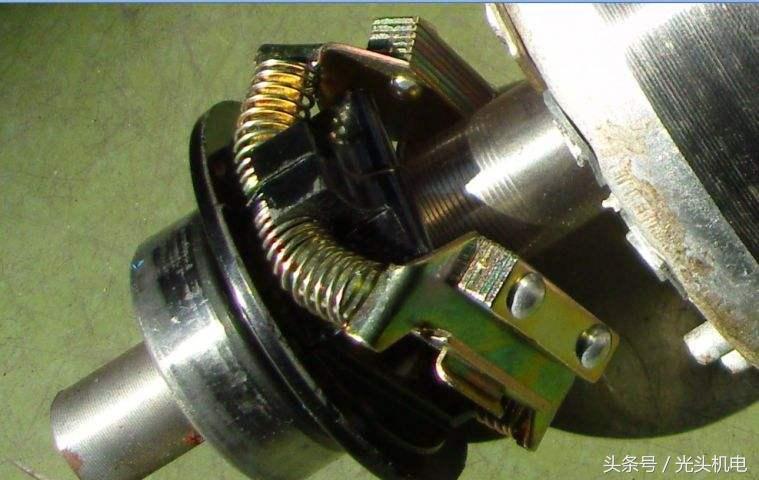

從我的經驗分析，這種故障的原因一般是由于離心開關開路損壞。這種情況比較典型，所以整理出來分享給大家。
原因分析：

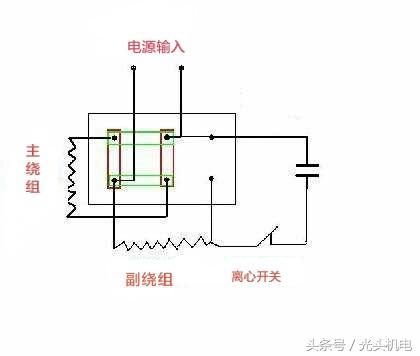

單相電機離心開關的電路接線如圖
所示。

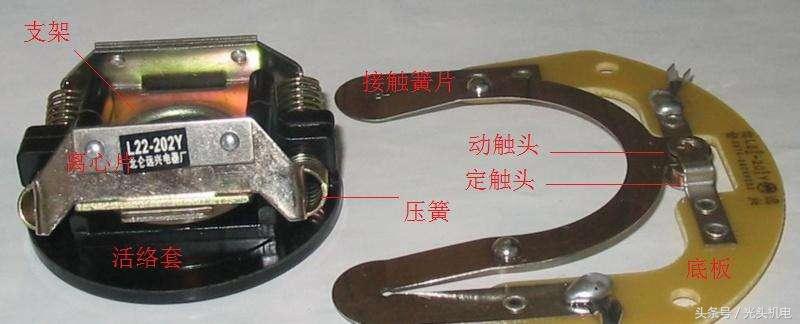

其外部引腳排列如圖
所示
在維護期間，可以通過測量電機的針腳5和針腳6之間的連接是否接通來確認。如果不是，則意味著離心開關打開。
(1)檢查離心開關是否打開。
用萬用表R100檔，測量電機端子頭的腳和腳之間沒有連接，證明離心開關確實是開著的。
(2)故障排除。
斷開端子腳的起動電容引線，串聯一個按鈕開關(常開)，按上圖連接到端子腳，即把電機內斷路損壞的離心開關換成按鈕開關。
啟動時，按住按鈕開關幾秒鐘，待電機正常啟動后，再松開手。采用上述方法對該案例進行了維修，排除了故障。

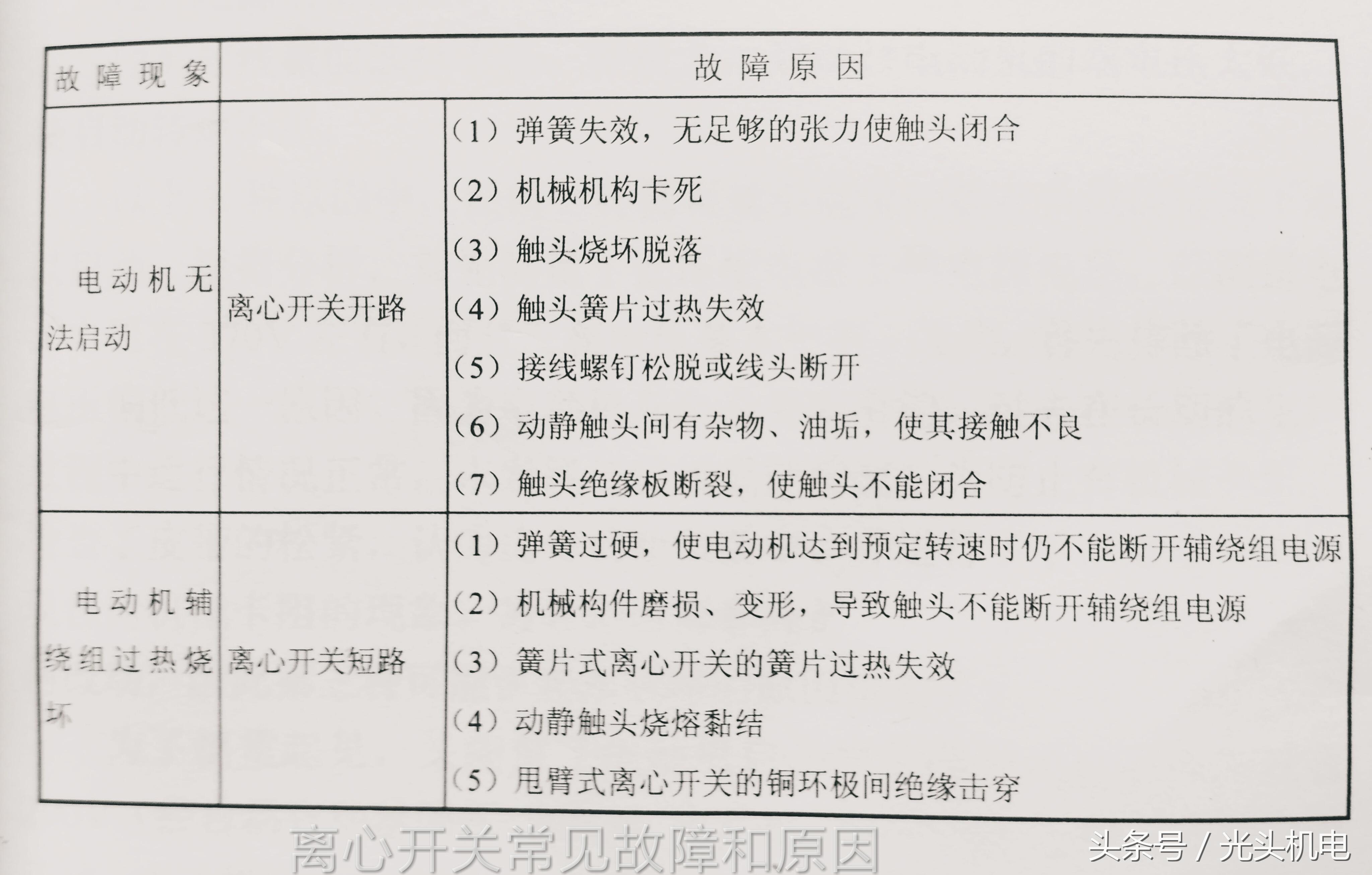

我整理了離心開關常見的故障現象和原因，如表
。
離心開關故障可通過以下方法檢查：
一、開路故障的電阻檢查方法。
用萬用表測量輔助繞組的端子，就可以測出幾百歐姆左右的輔助繞組的電阻。如果電阻值較大，說明起動電路存在開路故障。
為了進一步檢查，需要拆卸電機并直接測量輔助繞組的電阻。如果正常，說明離心開關有故障，再根據以上原因逐一檢查處理。
如果部件磨損嚴重，請更換。
二：接觸不良后無法分離的檢查方法。
帶有外部連接的電容器繞組或輔助繞組引線的分相電機可與輔助繞組電路中的電流表連接。如果運行中仍有電流，說明觸點未因故障斷開，應拆開檢查后再進行處理。
由于電機啟動電流大，開關觸點之間在通斷時產生的火花容易燒壞開關觸點，造成觸點接觸不良或粘連。修理時，拆卸電機，用銼刀銼平離心開關的銅接觸片或觸點，用金相砂紙或油石打磨，或更換。
