有些朋友家里有三相電機，但是沒有三相電。那么單相電可以接在三相電機上嗎？大諾哥給你推薦兩個方案。
第一種：加一個單相變頻器。

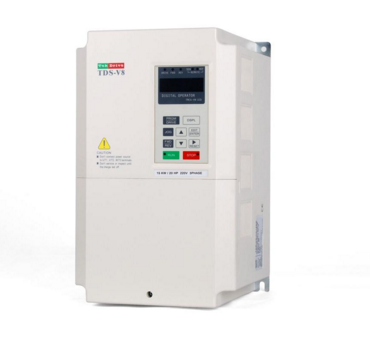

變頻器/逆變器
輸入單相220v電源，輸出220v三相電。有一點需要注意的是，原來的380伏星形連接需要改成三角形連接。而且變頻器有調速、正反轉控制、多檔等功能，非常方便。個別品牌甚至可以連接3.7KW的電機，而一般品牌最多2.2KW。

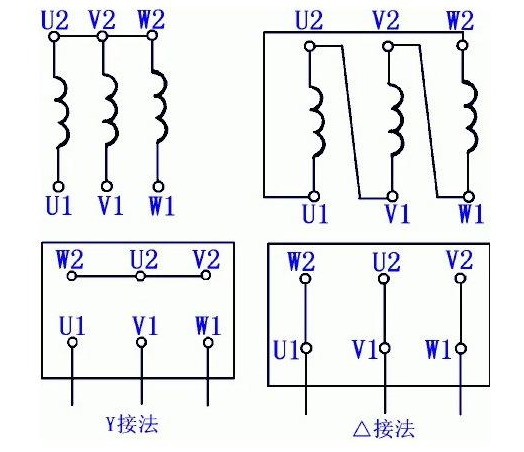

星形也叫Y形，改變了三角形連接。
缺點是成本高，一個變頻器就能買到很好的電機。
第二種方法是增加一個電容。
這種改造方式相當便宜，只需要買一個相應的電容就可以把三相電機改成單相。但1.5KW以下只建議換三相電機，功率衰減。1KW以下的電機改裝一下還是很好用的。

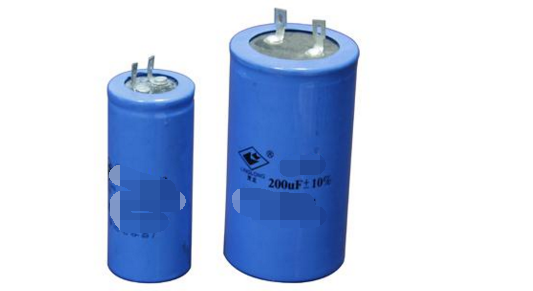

最小耐受電壓為450伏的電容器
1.如果本來接成星形的電機最好接成三角形，其實角形接電容的方法和星形是一樣的，只是改變星形后功率衰減更多。

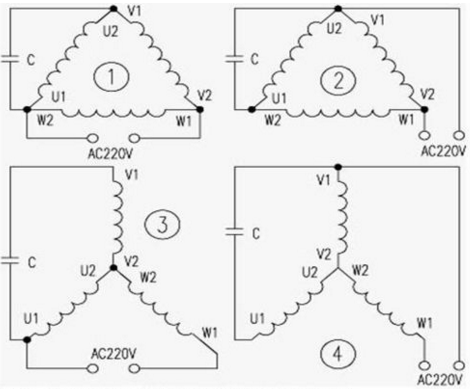

角形和星形連接電容器電路圖
2.在單相電壓220V的條件下，電容可按70-80微法/KW選擇，最好選擇耐壓450V V以上的油浸式非極性電容器。

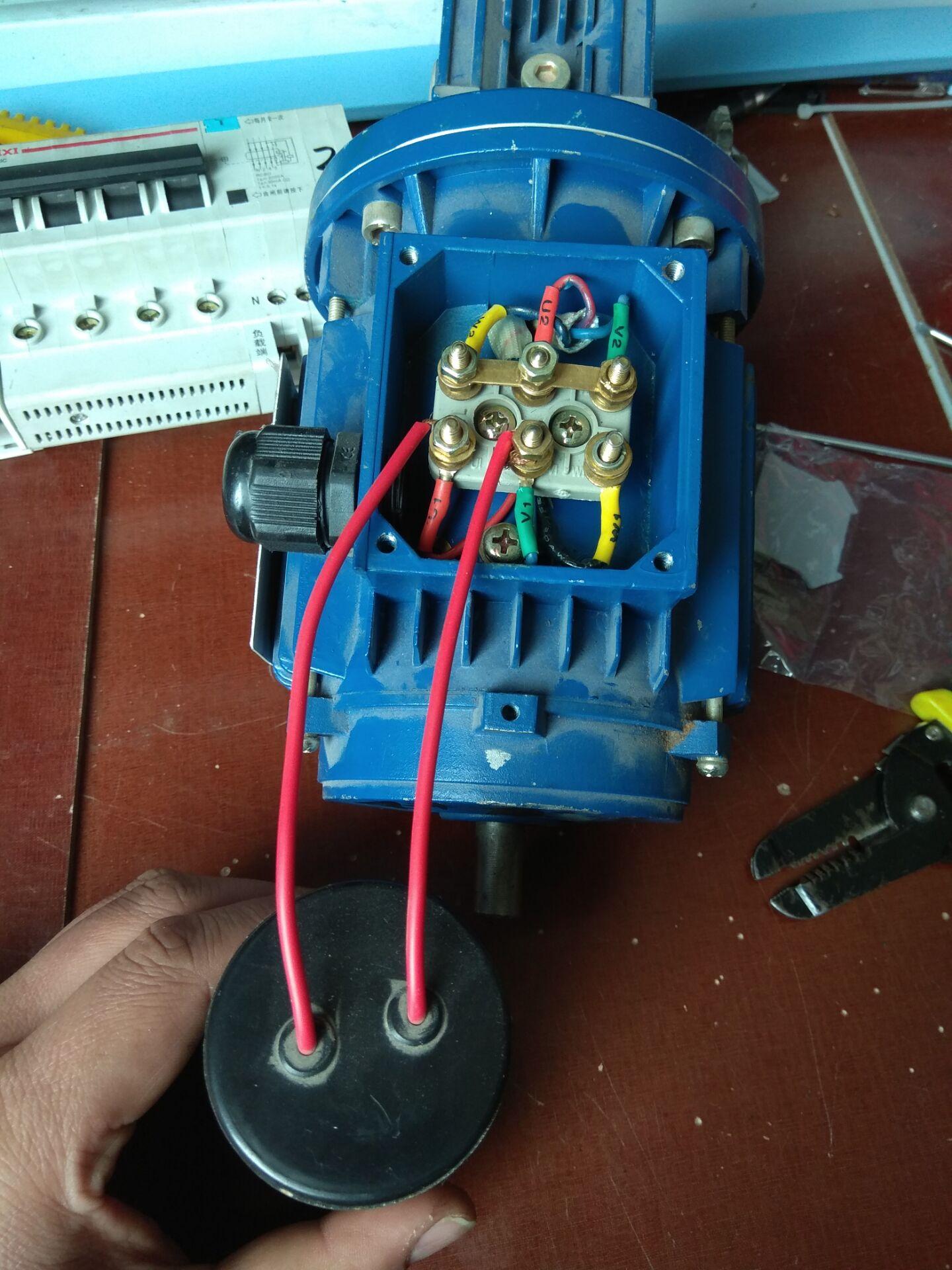

這是星形連接。

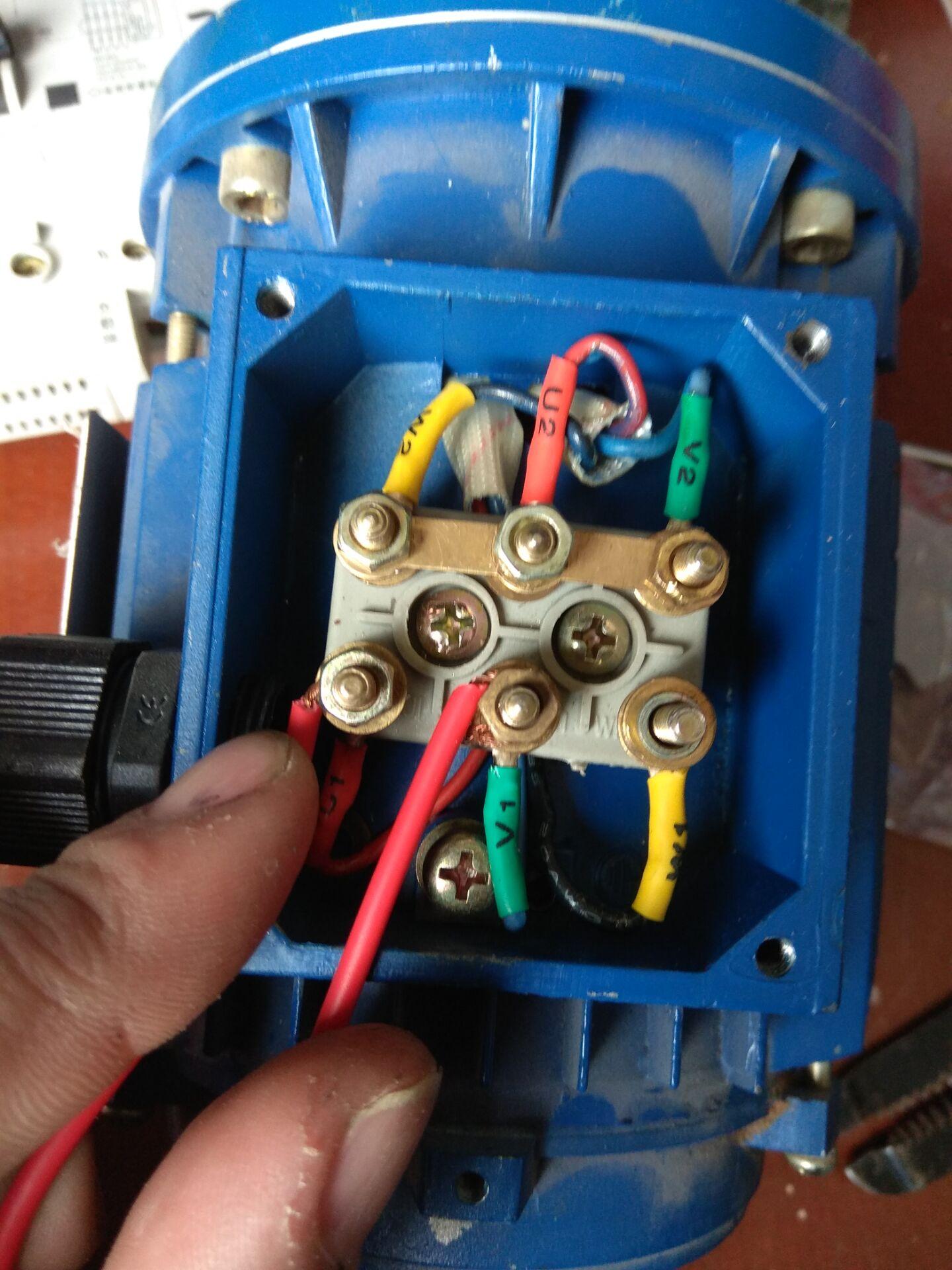

原U1V1W1接三相電。
三相電原來的三個觸點，我們來湊數，從左到右分別是1，2，3。隨機連接電容器的兩極。我連接了1和2。

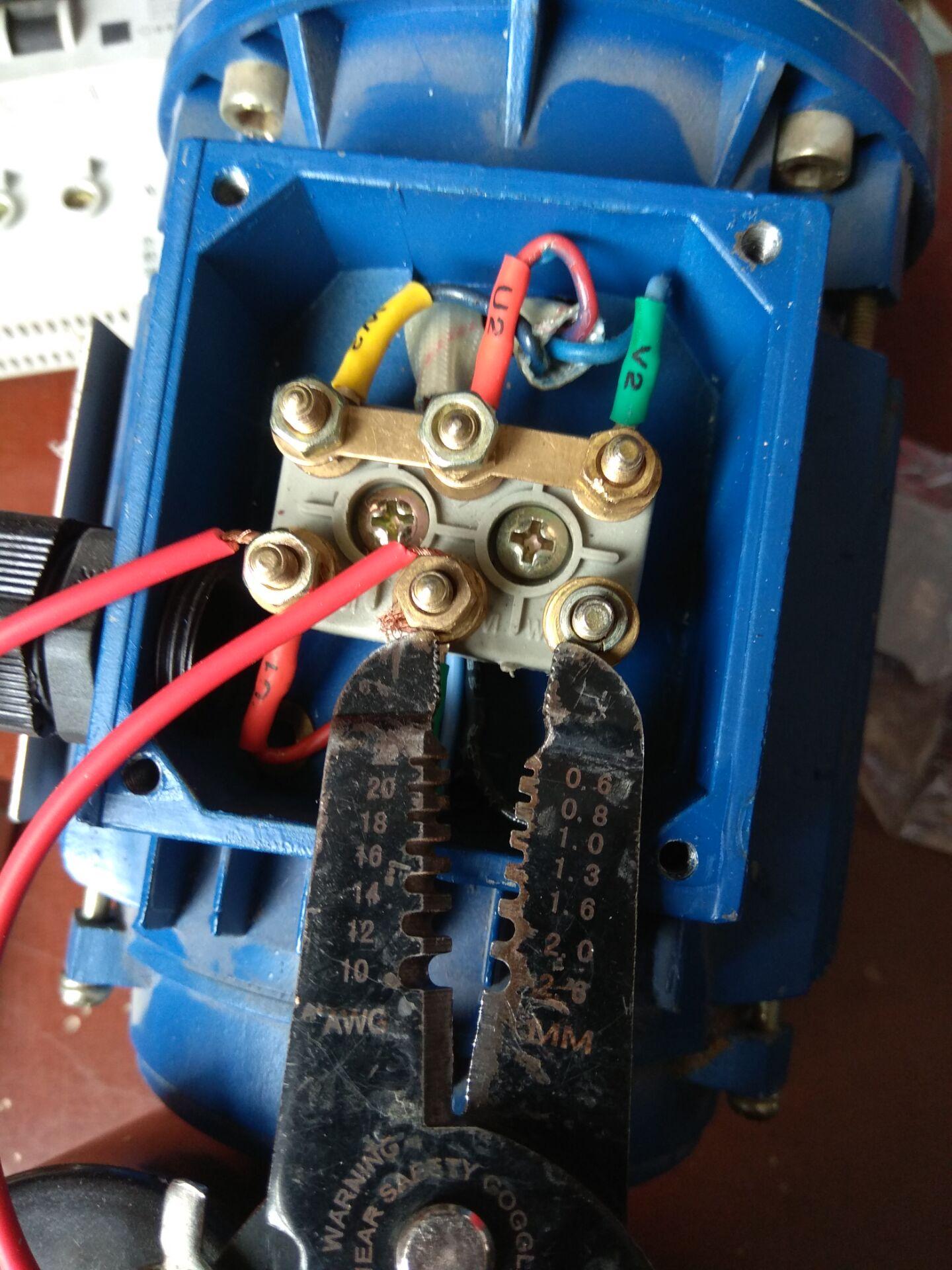

面向鉗子的兩個觸點2和3連接到單相電源。
當電容器的兩極接通時，只需要其中一極與剩下的觸點配合，就可以直接接通單相電。如果想實現正反轉，可以改變電容兩極的位置。如果上圖是正轉，下圖就是負轉。

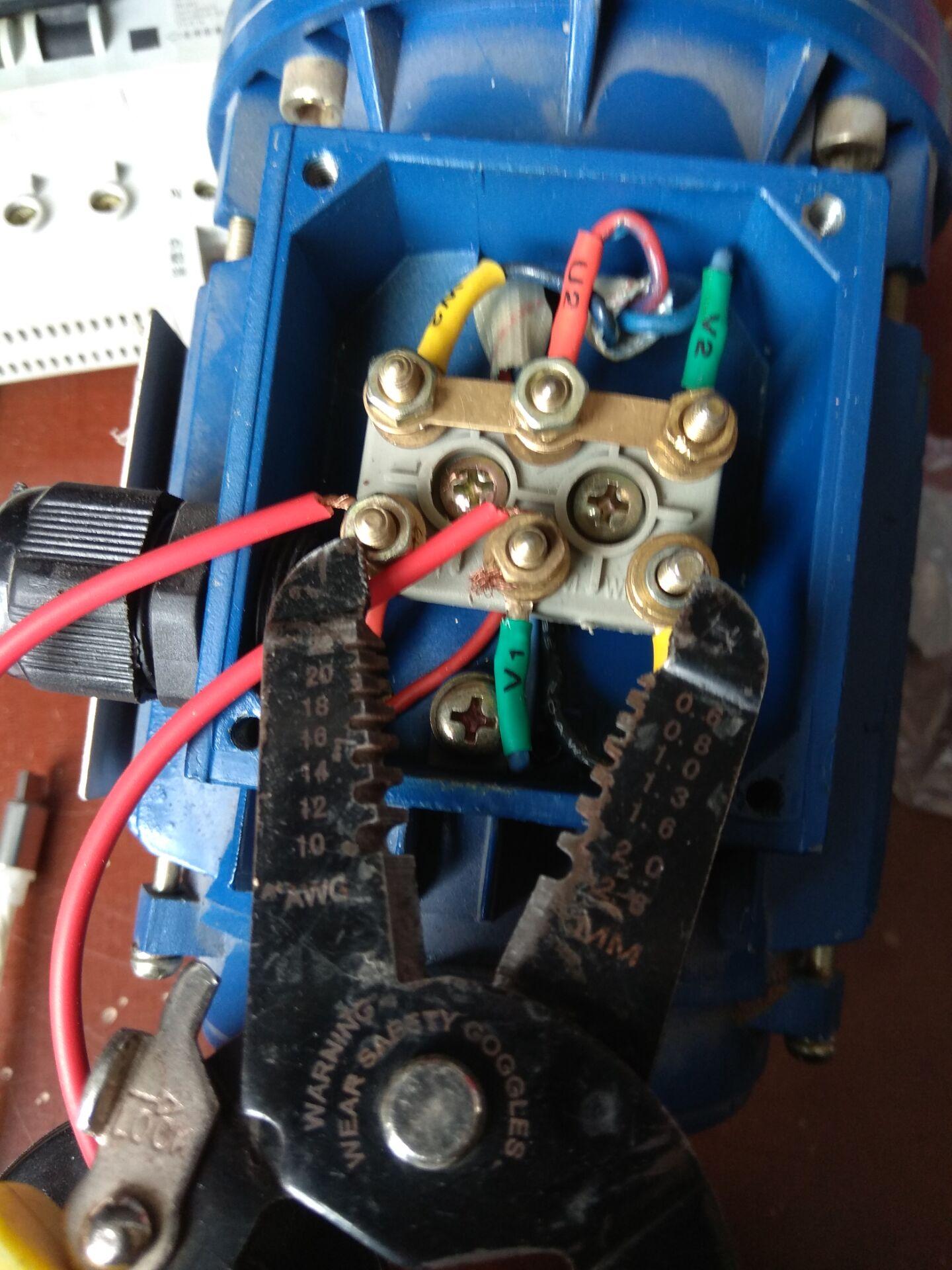

將鉗子連接到兩個觸點1和3。
3.電容器容量
有一個經驗公式供你參考。電機星形連接時，需要電容c ( f)=p (w)/17。電容的單位是微法，p的單位是瓦特。當用作三角形連接時，所選電容C ( f)=P (w)/10
注意，計算值是個近似值，一般改成角接。簡單的算法是功率P0.7或0.8為工作電容的容量，單位為微法。這個經驗公式只適用于1KW以下的電機。如果高于1KW，最好加兩個電容，一個啟動，一個運行。
有一個公式：工作電容c=1950 in/(un * cos )
1950為定值，I為額定電流，U為額定電壓，cos為功率因數，一般取0.5-0.85之間的值。啟動電容的容量一般是根據電機啟動時的負載自行調節的，一般是運行電容的1-4倍。
雙電容電動機
啟動電容器和運行電容器連接在一起，但在啟動電容器的位置應加一個開關。
