一天，女士的單位接待了一群來訪的學生。現場有人問她一個問題：為什么有的頭罩只是空殼，有的卻有葉片和小電機？當時，沈女士很高興這些孩子能問出這么多問題，盡可能耐心地解釋，感到很有成就感。
任何從事電機工作的人都知道變頻電機有兩個方面與普通電機完全不同：一是絕緣結構;二是通風散熱.絕緣結構主要針對高頻沖擊波加強電樞繞組的匝間絕緣，而通風散熱結構由于電機結構、應用場合和工作方式的不同而有很多奇怪的形狀。在這里，女士借學生答疑解惑的話題，探討了變頻供電.條件下電機的通風散熱問題，上述空殼罩或帶葉片的罩和小型電機只是變頻電機外部強制風冷的典型結構，是封閉式電機由于尺寸限制而采用的兩種風機——普通軸流風機和背負式風機。
變頻電機按結構分為封閉型和開啟防護型.兩大類，防護等級IP44及以上的封閉式變頻電機一般配備強制風冷風機，個別調速范圍窄、轉速下限高的產品為自帶風扇.
由于變頻電機的電樞繞組直接與周圍空氣進行熱交換，所以轉速下限不低于額定轉速的50%~70%。一般只需要一點專門的電磁設計就可以滿足工況要求；但是，功率密度非常高的電機還必須配備強制風冷風機,在風沙環境的應用中還應采取防沙措施。
根據電機最常見的風扇的用途，我們可以分為軸流風扇和離心風扇兩種，但是除了外觀上的不一致之外，它們之間有什么區別？
機理與性能參數的區別

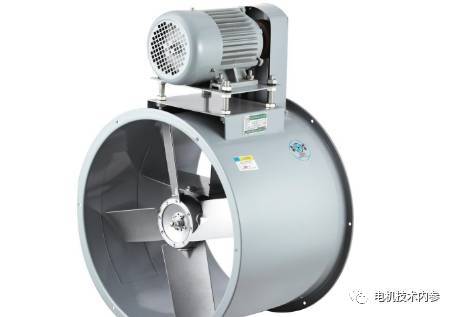

流體方向.軸流風機的風沿著風機葉片的軸向流動，而離心式風機從風機的軸向吸取風，通過離心力從周向甩出去。
參數.軸流風機風量大，風壓小，離心風機風量大，風壓小。
氣流方向.軸流風機的氣流方向垂直于葉片的旋轉方向，離心風機的氣流方向與葉片的旋轉方向相切。
性能優劣比較.與軸流風機相比，離心風機最大的缺點是體積大，但開放式保護變頻電機必須使用離心風機，與電機腔內的風阻相匹配。由于它們的結構不同，在相同的風量和壓力下，離心式風機的功耗比軸流式風機大得多，但噪音會相對較小。通常消防、隧道通風多采用軸流風機，高檔酒店首選離心風機。
結構差別
離心式風機介質流向，和軸流式風機介質流向；
離心風機安裝復雜，軸流風機安裝簡單；
離心風機電機和風輪通過軸連接，軸流風機和電機通常為一體式結構；
離心風機常安裝在進、出口處，如空調、鍋爐風機、引風機等，軸流風機常安裝在風道內或出口前端。
變頻電機為何要采用軸流風機
普通電機為恒頻恒壓供電機、轉速恒定,電機，通風散熱熱穩定性好。變頻電機專為變頻和變壓運行而設計。一方面，電流是非正弦的，變頻器產生的諧波分量導致電機定子和轉子的銅耗增加；另一方面，頻率較低時，高次諧波電流引起的損耗比增大，但冷卻風量隨著轉速的三次冪比而減小，使電機冷卻狀況惡化，低速時溫升急劇上升。333
使用變頻電機時，啟動變頻器和電機的順序原則是先啟動軸流風機，再開啟電機電源，保證電機的冷卻要求；停機時，應先關閉電機，再關閉風機，以防止軸流風機在不啟動電機的情況下獨立運行時，電機因發熱而燒壞，這也是一些低端用戶使用中常見的問題。
另一個問題是，如果軸流風機和電機共用一個電源，當電機變頻使用時，軸流風機的電機也會變頻使用，與風機配套的電機也會遭受同樣的損壞命運，不會對主電機產生冷卻作用，同時風機本身也難逃厄運。

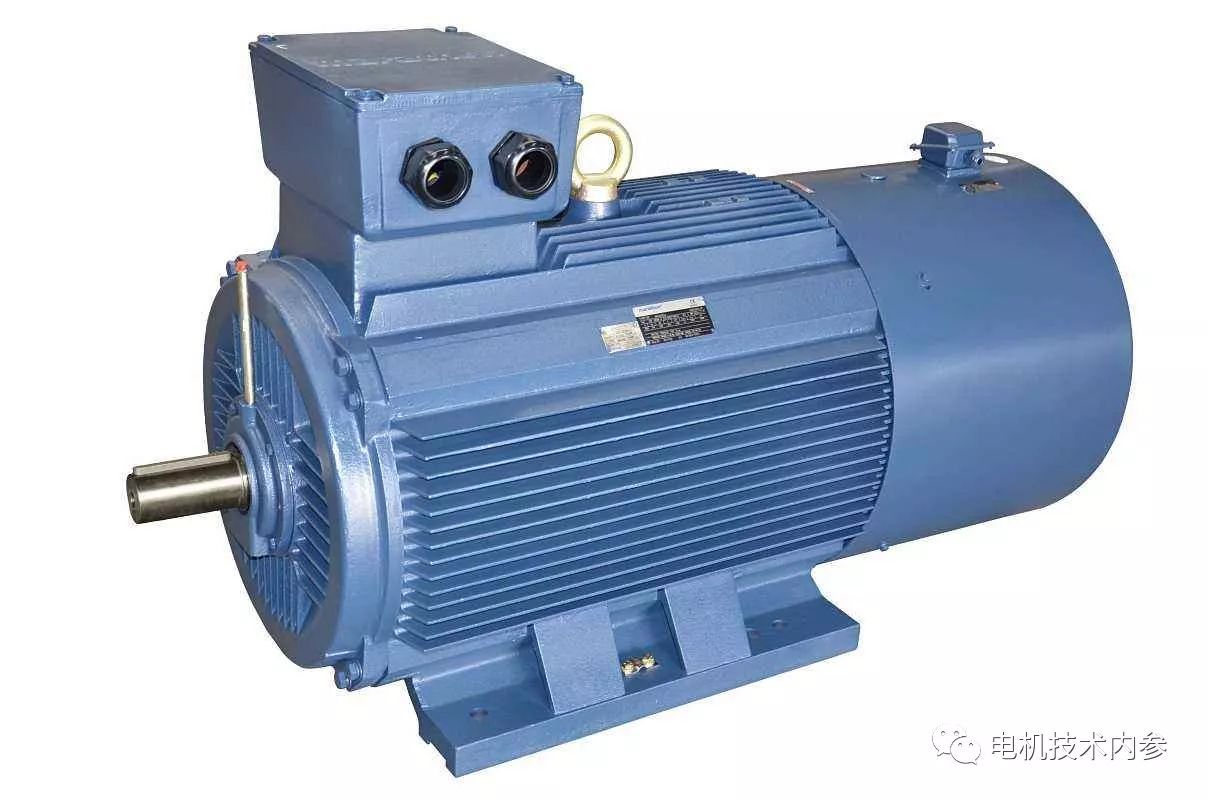

因此，變頻電機自帶風扇的冷卻效果遠不能滿足電機的散熱要求，必須采用強迫獨立通風，即配備獨立通風機
一些客戶要求電機配備額外的裝置，如編碼器和超速開口，這將導致電機非軸向延伸端的軸向空間不足。為了控制電機的軸向尺寸和電機的冷卻要求，根據風扇的性能特點，選擇背負式風扇作為離心式風扇和電機罩的組合。
