一、空心杯電機的定義
杯型電機屬于DC永磁的伺服和控制電機，也可歸為微特電機。它在結構上突破了傳統電機的轉子結構，采用了無芯轉子，也叫空心杯轉子。這種新穎的轉子結構完全消除了由鐵芯中形成的渦流引起的功率損失。由于沒有鐵損，其效率高于普通微型DC電機。它的線圈就是轉子，轉動慣量小，容易控制。但是沒有鐵芯，轉子的線圈只能做得很細，否則會損失磁通，所以空心杯電機功率不大，大的空心杯電機只能做到幾百瓦。
二、空心杯電機結構

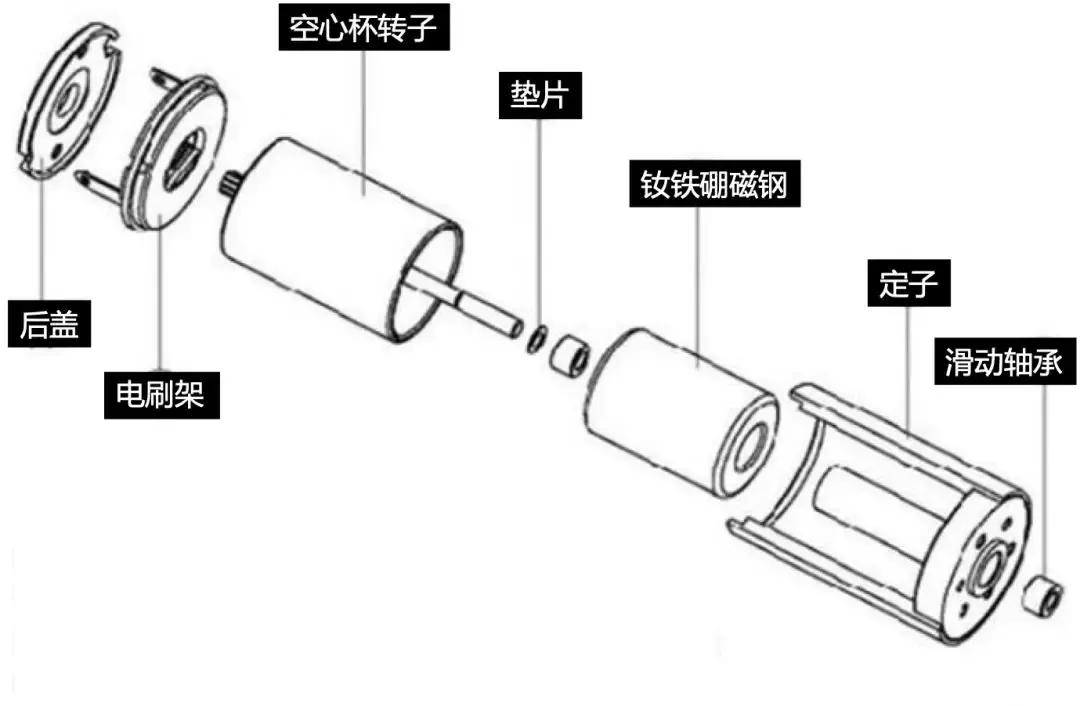

杯形電機主要由后蓋、端子、電刷端蓋、電刷、換向器、杯形繞組(轉子)、轉軸、墊圈、滑動軸承、機殼、磁鐵(定子)、法蘭、定位環等組成。詳見下圖。它由定子永磁體、外殼和法蘭組成。外殼提供恒定的磁場，因此電機沒有鐵損。沒有軟磁性牙齒。產生的扭矩均勻，即使在低速時也能使運轉穩定。在較高的速度下，電機可以減少振動和噪音。帶繞組和換向器的轉子。繞組通過所謂的整流板連接到軸上。在線圈磁鐵和外殼之間的氣隙中移動。換向系統使用一對貴金屬電刷來減少電刷火花。減少的電刷火花產生較少的電磁輻射。
三?？招谋姍C的分類
有兩種類型的空心杯電機：有刷和無刷。有刷空心杯電機轉子無鐵芯，無刷空心杯電機定子無鐵芯。
杯形DC刷微電機采用機械換向，磁極不動，線圈轉動。電機工作時，線圈和換向器旋轉，磁鋼和碳刷不旋轉。線圈電流方向的交替變化是通過旋轉電機的換向器和電刷來實現的。在轉動的過程中，碳刷會被摩擦，造成損耗，所以碳刷需要定期更換。電刷和線圈接頭的交替通斷會產生電火花，引起電磁擊穿，干擾電子設備。
無刷空心杯DC電機采用電子換向，線圈不動，磁極旋轉。無刷空心杯DC電機使用一套電子設備，通過霍爾元件感應永磁磁極的位置。根據這種感知，電子電路被用來及時切換線圈中電流的方向，以確保磁力在正確的方向上驅動電機。由于是自控式的，不會像變頻調速下的同步電機重載起動那樣在轉子上再加一個起動繞組，也不會在負載突變時產生振蕩和失步，從而消除了空心杯DC刷微電機的缺點。
四?？招谋姍C的主要特點
1.節能特點：能量轉換效率非常高，最高效率一般在70%以上，部分產品可達90%以上(鐵芯電機一般在70%以上)。
2.控制特點：啟動制動快，響應極快，機械時間常數小于28毫秒，部分產品可達10毫秒以內(鐵芯電機一般超過100毫秒)；在推薦運行區域的高速運行狀態下，可以方便靈敏地調節速度。
3.拖動特性：運行穩定性非?？煽?，轉速波動非常小。作為微型電機，其轉速波動可以輕松控制在2%以內。
動詞（verb的縮寫）空心杯電機的優點
1.低啟動扭矩
無磁滯損耗、無齒槽效應和低起動轉矩。啟動時，軸承負荷通常是唯一的障礙。這樣，風力渦輪機的啟動風速可以非常低。
2.轉子和定子之間沒有徑向力。
因為沒有靜止的硅鋼片，轉子和定子之間沒有徑向磁力。這在關鍵應用中尤其重要。因為轉子和定子之間的徑向力會導致轉子不穩定。減小徑向力將提高轉子的穩定性。
3.速度曲線平滑，噪音低。
無槽硅鋼片降低了轉矩和電壓的諧波。同時，因為沒有
高速運行時，需要有一個小的電感值。低電感使得啟動電壓低。通過增加極數和減少外殼厚度，較小的電感值有助于減輕電機的重量。同時，提高了功率密度。
5.快速響應電刷線圈
由于感應值低，帶銅線圈的有刷電機對電壓波動響應快。轉子的轉動慣量小，轉矩和電流的響應速度相等。因此，轉子的加速度是常規電機的兩倍。
6.高峰值扭矩
峰值轉矩與連續轉矩的比率很大，因為當電流上升到峰值時轉矩常數是恒定的。電流和扭矩之間的線性關系使電機能夠產生更大的峰值扭矩。傳統電機，當電機達到飽和時，無論增加多少電流，電機的扭矩都不會增加。
7.正弦波感應電壓
由于線圈位置精確，電機電壓諧波低；由于氣隙中銅線圈的結構，產生的感應電壓波形平滑。正弦波驅動和控制器可以使電機產生平滑的轉矩。這個特性對于移動緩慢的物體(如顯微鏡、光學掃描儀和機器人)和精確的位置控制特別有用，流暢的操作控制是關鍵。
8.散熱效果好。
空氣在銅線圈的內外表面流動，比開槽轉子線圈好。傳統的漆包線嵌在硅鋼片的凹槽里，線圈表面氣流少，散熱差，溫升高。在輸出功率相同的情況下，銅線圈電機的溫升較小。
不及物動詞空心杯電機的缺點
當DC電機處于靜止狀態時，如果切斷繞組的一相或接通電源的另一相，繞組將產生兩個大小相等方向相反的旋轉磁場。這兩個旋轉磁場和轉子產生的轉矩大小相等，方向相反，正好相互抵消。啟動轉矩為零，所以電機不能啟動。這就是空心杯電機的缺點。
杯形電機的這一缺點是一個危險的故障。在使用時，我們需要檢查DC電機是否有故障，供電回路是否有斷路器和熔斷的保險絲，然后檢查三相繞組的每一相是否被切斷。
