在設計軸承端蓋時，需要考慮結構問題，如電機端蓋應具有足夠的強度和剛度，選擇合適的軸承類型、尺寸和潤滑系統，電刷裝置應易于檢查，保護電機端蓋應有足夠的通風孔。還應考慮工藝要求，以確保端蓋鑄造、加工、組裝和拆卸的便利性。今天女士，參考文獻總結為五個方面，與大家分享。
1端蓋結構應便于鑄造和加工
為了便于成型、造型和加工，端蓋內外零件的幾何形狀應盡可能簡單，輪廓盡可能直。端蓋的長度方向必須有一個合適的坡度，以便于鑄造時拔出模具?；诣F鑄件的壁厚一般不應小于5 mm，以免形成白口鐵和裂紋；但是，不應使用厚截面來防止縮孔、松動和裂紋。工件厚度差不宜過大，使整個鑄件能均勻冷卻，防止內應力過大，產生裂紋。強度和剛度不足的部位應采用形或T形截面結構，避免局部厚度增加。

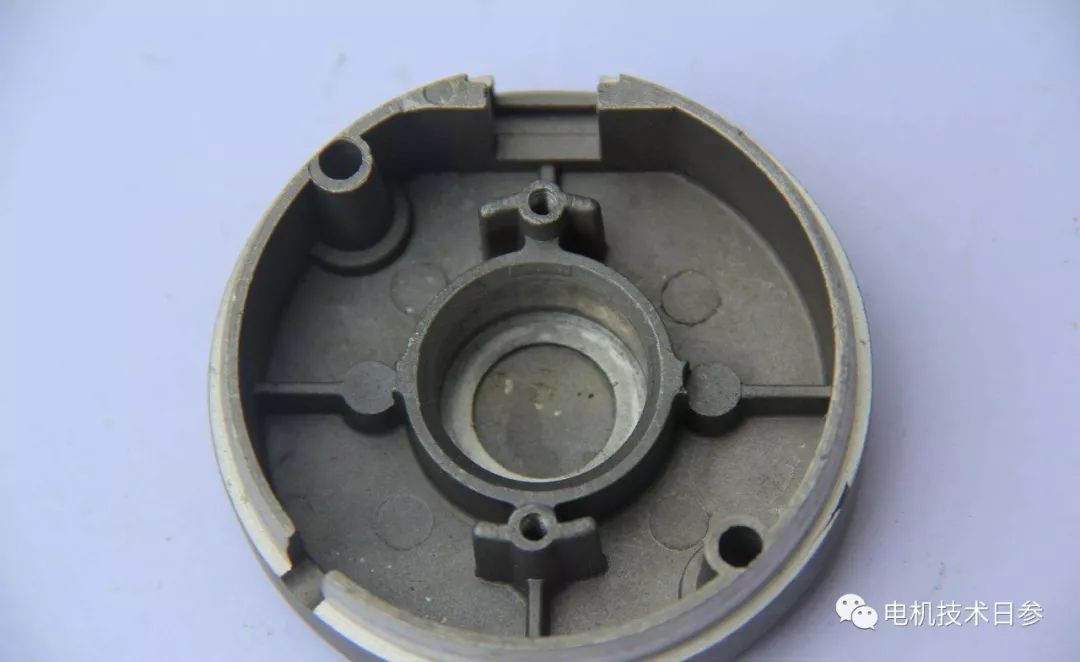

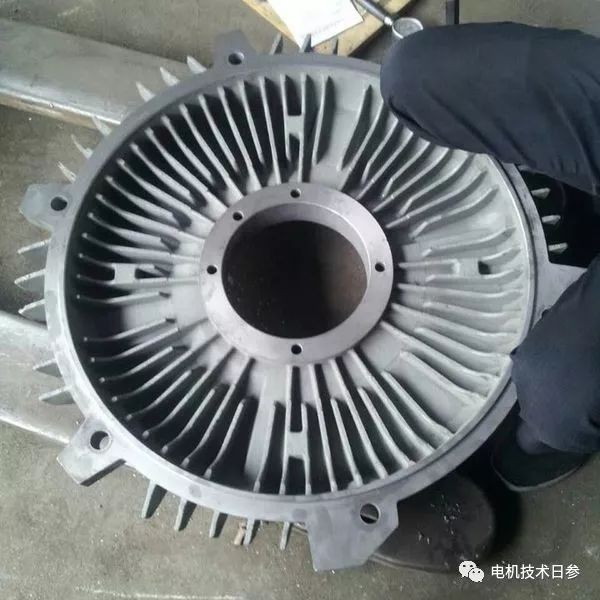

考慮端蓋的剛度時，必須注意，端蓋在加工過程中因裝夾和切削所受到的應力負荷要比電機運行時大得多。為了不致使端蓋在裝夾和加工中產生變形，通常用增加筋條的辦法提高端蓋的剛度，這一點對窗孔較大的端蓋尤為重要.
為了便于加工，軸承室采用通孔結構。但通孔軸承室直接夾緊容易變形。所以一般在端蓋外面設計三四個接頭，專門用于鉗口夾緊。帶階梯孔的軸承室外端延伸較長，剛性好，可夾緊加工。
小電機端蓋凸耳與底座端面之間應留有5~10毫米的距離。這樣就縮短了被加工端面的切削距離，同時端蓋與機座的結合也更加穩定。
2精度等級與配合種類的選擇
與滾動軸承配合的軸承腔內徑采用7級精度；匹配的類型取決于軸承類型和結構的要求。小型電機的端蓋一般采用7級精度，中型電機的端蓋一般采用6級精度。大端蓋止動采用9級精度。小型電機底座與端蓋的連接采用H8/js7，中型電機底座與端蓋的連接采用H7/j6。加工粗糙度應根據匹配類型、精度等級和直徑進行選擇。
3孔和螺栓孔的規格要盡可能減少
如果孔和螺栓孔的規格不止一個，鉆孔和攻絲將需要一個工具更換程序。特別是大型電機，盡量統一，不影響性能。比如大型異步電機端蓋上的四個端孔和四個軸承套固定孔的規格可以統一。
4結構應便于裝配和拆開
為了便于裝配，端蓋上各端孔相對于擋塊軸線的位置應符合圖紙要求，或不大于通孔直徑與螺栓直徑之差的四分之一。端蓋應倒角。
在設計端蓋時，需要考慮拆卸是否方便。在小型電機中，端蓋的凸耳和機架之間通常保持一定的間隙。擰下端蓋螺栓后，用工具插入間隙，撬開端蓋和框架之間的接頭蓋。如果蓋子完全固定在機器底座上，必須在端蓋外緣直徑的相反方向提供兩個蓋子開口螺孔(我們習慣稱之為加工孔)，其直徑與端蓋螺栓的直徑相等。拆卸時，將端蓋螺栓拆下后，將其中兩個擰入打開蓋的螺孔中，使端蓋與發動機底座分離。
5加工余量要適當
鑄件的加工余量是根據工件的形狀、尺寸和加工精度確定的。需要考慮建模誤差和鑄造變形，同時還要有合適的加工余量。鑄造時還需要考慮鑄件的位置。一般鑄件頂面的加工余量應略大于側面和底面的加工余量。因為表面h
